ITECH无人机测试解决方案

时间:2020-03-27 09:02:52 作者:huan 阅读:

近期全国不少城市的街道、社区、乡镇、农村等开放性场所利用无人机开展防疫工作,使无人机在这次抗疫情中发挥了难以替代的作用,重点涉及社区空中指挥、空中巡查、短途物资运送、小范围消杀喷洒、人群零接触测温、夜间救援工程照明等,因为无人机能减少人员接触,避免交叉感染,且无人机具有轻便、灵活、人机分离、安全高效等一系列优势特点,在公共服务的各种场景中得到多层次创新应用,已经开始替代人力冲在了抗疫第一线,并在本次抗“疫”工作中取得亮眼成绩。

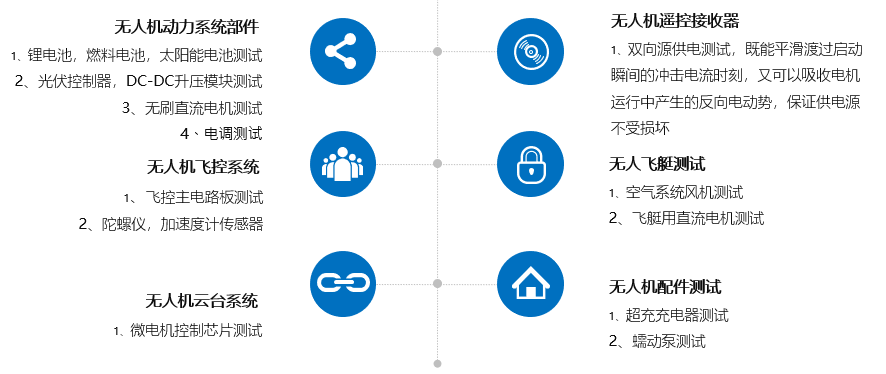

那么产品在无人机的性能测试上可以提供什么解决方案呢?结合某龙头无人机企业使用产品进行的一系列测试案例,大家可主要关注以下几点。


测试项目一:(充电/放电测试),电池模拟,电池保护板测试

作为无人机的动力来源----电池,其性能直接决定了无人机的续航里程及品质,在保证使用安全的前提下,不同环境下的使用寿命、多次循环充放电后的衰减等电池性能的测试,是至关重要的。

我们可以为无人机电池测试完成:

1)多种充放电模式及截止条件判定

2)数据统计分析功能,帮助用户快速的分析大批量老化数据

3)电池均衡性判断(电池不均衡,会影响飞行的稳定性)

4)验证电池不同温度下的性能

5)支持CSV文件导入无人机工况特性曲线

5)完善的保护功能,可以防止电池过充过放


推荐方案:

1) 可根据电池的规格推荐合适的电源、负载、电池测试系统

2) 电池模拟测试:可根据电池的规格推荐IT6000C/搭配电池模拟软件,实现电池模型导入及调用,高速仿真,数据分析,内阻可调,多通道测试

3) 电池保护板测试:可根据规格推荐电源、负载产品


测试项目二:

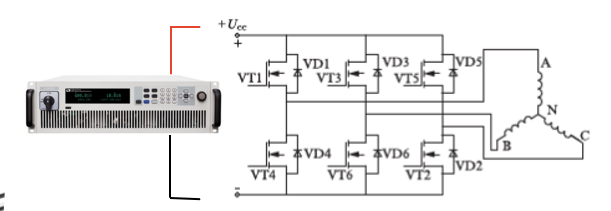

电机的测试也至关重要,通过改变电机的转速来改变无人机的飞行状态,即改变每个电机的速度,使得无人机能够盘旋空中,上升或下降,或向各个方向移动。

针对此测试,推荐,既满足电机启动的供电需求,通过产品的CC/CV环路速度可调的特性,平滑的渡过电机启动瞬间的冲击电流时刻,同时作为双向电源,可以吸收电机运行中产生的反向电动势,保证供电源不受损坏。

无人机电调作用是将飞控板的控制信号,转变为电流的大小,以控制和改变电机的转速。客户也可以使用,测试电调性能。


测试项目三:

相比于普通的无人机,太阳能无人机载重更大、飞得更高、续航更长、稳定性和抵抗性更强,这些属性让其能够成为理想的军用工具。测试需求主要集中在电路板的供电测试上,可根据需求规格,推荐合适的电源

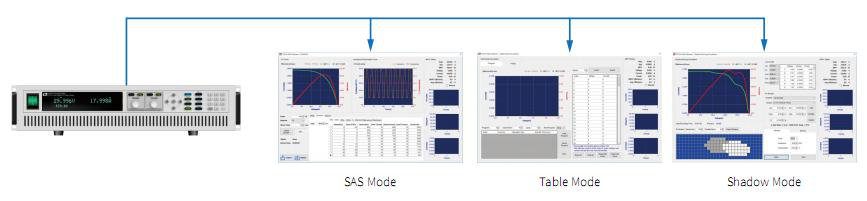

SAS1000L+ IT6500C光伏仿真系统,可帮助用户完成功能:

1)允许用户编辑温度/照度随时间变化曲线

2)允许在线修改光照度,温度参数

3) 仿真不同材质太阳能电池板

2)可仿真不同飞行姿态下的IV曲线,并且支持曲线之间的连续切换(program模式)

3)可以仿真云遮模式下的IV曲线,设定云层厚度/面积/移动方向


测试项目四:

无人飞艇上风机的作用主要是给飞艇的气囊充气,实现飞行。用户使用系列电源为给无人飞艇上的多个风机供电,电源输出接DCDC电机驱动器,驱动器接风机完成功能测试。
